一、引言：为什么选择mini-sglang进行学习？

1.1 当前主流的推理框架代码库太难啃

当前主流的sglang和vllm推理框架不断迭代（新增支持各种模型、各种功能等等），代码量已经急剧膨胀（几十万行量级...）

对于想啃源代码进行学习或者验证的，这上手门槛和时间成本太高了！

正好几个星期前看到sglang团队发布了mini-sglang开源项目，它继承了SGLang的核心架构，却将代码量压缩到了5000行！！

特别地，强烈推荐结合最近爆火的opencode协助阅读源码，效率double

1.2 Mini-SGLang 的特点

轻量级（Lightweight）

整个框架核心代码约 5000 行，使用纯 Python 实现。我们可以啃得动。

高性能（High-Performance）

虽然代码甚至功能做了简化，但核心的一些功能（特别是性能优化技术）仍然支持：

• Overlap Scheduling：CPU 调度与 GPU 计算重叠
• Chunked Prefill：分块预填充，避免长请求阻塞

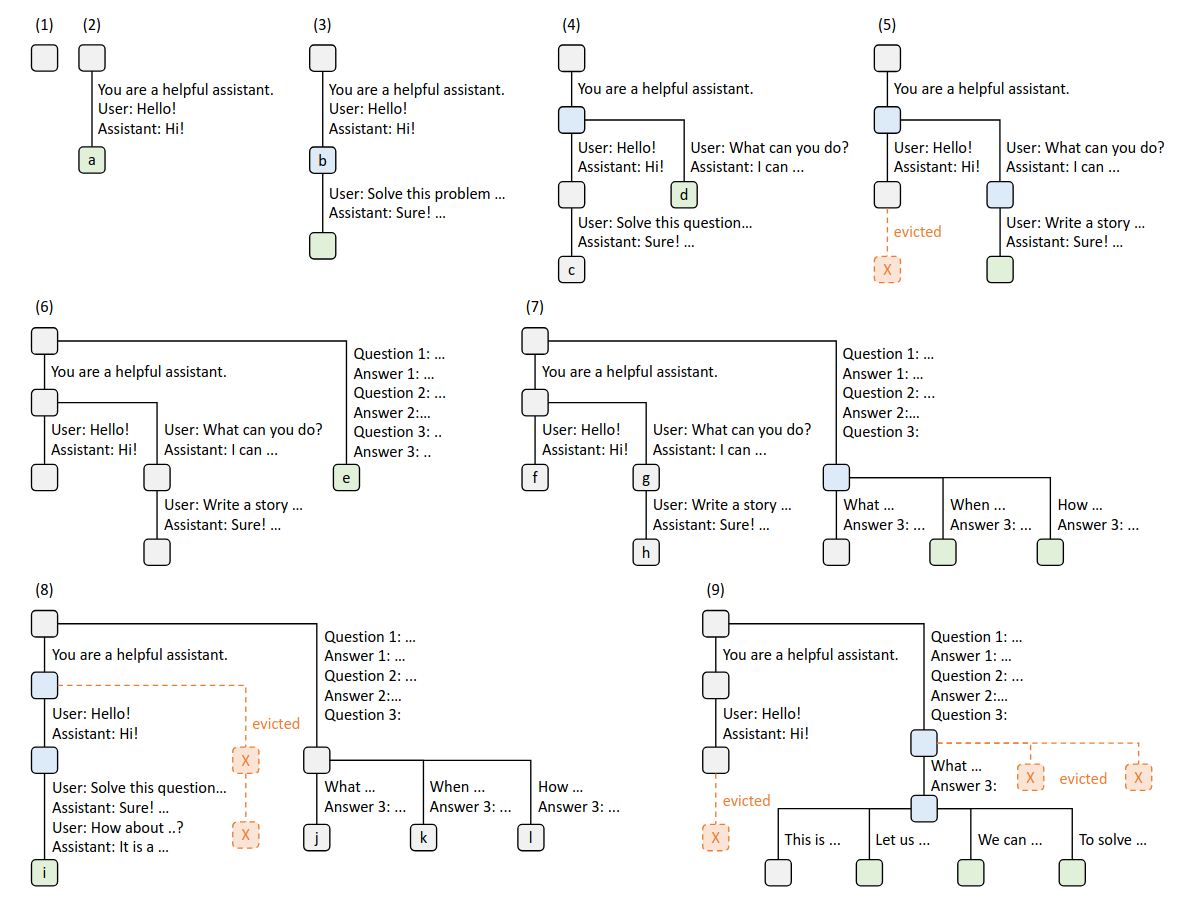

• Radix Cache：前缀复用，减少重复计算
• CUDA Graph：消除 Python 开销，加速推理

---

二、整体架构鸟瞰：从请求到响应的完整旅程

在深入各个模块前，让我们先总览一下 Mini-SGLang 的整体架构，对其有个全局的认知。

2.1 四层架构模型

Mini-SGLang 采用清晰的四层架构设计，每层都有明确的职责边界：

graph TD
    subgraph 用户层
        User[用户请求]
        Client[HTTP Client]
    end

    subgraph Server层["Server 模块"]
        API[FastAPI]
        FM[FrontendManager]
    end

    subgraph Scheduler层["Scheduler 模块"]
        Sched[调度器核心]
        Prefill[PrefillManager]
        Decode[DecodeManager]
        Cache[CacheManager]
    end

    subgraph Engine层["Engine/Layers/Attention"]
        Eng[Engine]
        Model[Model]
        Attn[Attention Backend]
        KV[KV Cache]
    end

    User --> Client
    Client --> API
    API --> FM
    FM --> Tokenizer[Tokenizer]
    Tokenizer --> Sched
    Sched --> Prefill
    Sched --> Decode
    Sched --> Cache
    Prefill --> Eng
    Decode --> Eng
    Eng --> Model
    Eng --> Attn
    Eng --> KV

第一层：用户请求入口层

这是用户与系统交互的入口点。Mini-SGLang 提供了两个 HTTP 端点：

• /generate：通用文本生成接口
• /v1/chat/completions：OpenAI 兼容的聊天完成接口

第二层：Server 服务层

负责 HTTP 协议处理、全局状态管理、进程编排：

• api_server.py：FastAPI 应用，处理 HTTP 请求
• launch.py：进程启动器，负责 spawn 各个 worker 进程

第三层：Scheduler 调度层

这是 Mini-SGLang 的"大脑"，负责：

• 请求调度与批次管理
• 资源分配（KV Cache pages、token indices）
• 协调各个管理器（Prefill/Decode/Cache/Table）

第四层：Engine/Layers/Attention 引擎层

实际执行模型推理：

• Engine：推理引擎，协调各组件
• Model：模型前向传播
• Attention：注意力计算（可插拔后端）
• KV Cache：键值对存储

2.2 进程间通信架构

Mini-SGLang 采用多进程架构，每个进程专注于特定任务

进程角色分配

进程	数量	职责
API Server	1	HTTP 请求处理，结果返回
Tokenizer	num_tokenizer（可为0）	文本 Tokenization（当 num_tokenizer=0 时，由 Detokenizer 进程处理）
Detokenizer	1	文本 Detokenization（当 num_tokenizer=0 时，同时处理 Tokenization）
Scheduler	world_size	请求调度、模型推理（每个 rank 一个）

ZMQ 通信模式

通信对	方向	用途
API ↔ Tokenizer	双向	发送 TokenizeMsg（地址4），接收 UserReply（地址3）
Tokenizer ↔ Scheduler	单向	发送 UserMsg（地址0）
Scheduler ↔ Detokenizer	单向	发送 DetokenizeMsg（地址1）
Detokenizer ↔ API	单向	发送 UserReply（地址3）

注：当 num_tokenizer = 0 时，Tokenizer 与 Detokenizer 为同一进程，地址1和地址4相同。

地址格式说明： 实际 ZMQ 地址包含进程 ID 后缀避免冲突，格式为：ipc:///tmp/minisgl_{编号}.pid={进程ID} 编号范围 0-4，对应不同通信链路：0 (Tokenizer→Scheduler), 1 (Scheduler→Detokenizer), 2 (Rank 0 广播), 3 (Detokenizer→API), 4 (API→Tokenizer，当 num_tokenizer>0 时使用)。

2.3 完整数据流

让我们追踪一个请求从用户到响应的完整旅程：

sequenceDiagram
    participant User as 用户
    participant API as API Server
    participant Token as Tokenizer
    participant Sched as Scheduler
    participant Eng as Engine
    participant Detok as Detokenizer

    User->>API: POST /generate
    API->>API: 生成 uid，创建追踪
    API->>Token: TokenizeMsg(uid, text, params)

    Token->>Token: text → input_ids
    Token->>Sched: UserMsg(uid, input_ids, params)

    Note over Sched: 调度循环
    Sched->>Sched: add_one_req() → pending_list
    Sched->>Sched: schedule_next_batch()
    Sched->>Eng: forward_batch(batch)

    Eng->>Eng: model.forward() / CUDA Graph
    Eng->>Eng: sampler.sample() → next_token
    Eng-->>Sched: ForwardOutput

    Sched->>Sched: _process_last_data()
    Sched->>Token: DetokenizeMsg(uid, next_token, finished)

    Token->>Token: token → text
    Token->>API: UserReply(uid, output, finished)

    API->>User: StreamingResponse

数据流详解

1. 请求入口：用户发送 HTTP 请求，API Server 创建唯一标识 uid
2. Tokenization：Tokenizer 进程将文本转换为 token IDs
3. 调度决策：Scheduler 决定如何批次请求、何时运行
4. 模型推理：Engine 执行模型前向传播
5. 采样生成：Sampler 根据参数生成下一个 token
6. Detokenization：将 token 转换回文本
7. 结果返回：通过流式响应返回给用户

2.4 架构设计的考量

进程隔离

将 Tokenizer/Detokenization 与 Scheduler 分离：

• Tokenization 是 CPU-bound 任务，会阻塞整个流水线
• 分离后可以实现真正的并行处理
• 某个组件崩溃不会影响其他组件

ZMQ 的选择

选择 ZMQ 而不是其他消息队列：

• 高性能：专为高性能场景设计
• 简单易用：无需维护消息队列服务
• 跨平台：支持多种操作系统

Rank 0 的特殊角色

在分布式场景中，Rank 0 负责：

• 接收所有来自 Tokenizer 的 UserMsg
• 广播消息到其他 rank
• 聚合各 rank 的结果

---

三、调度器核心：Scheduler 模块深度解析

如果说 Engine 是 Mini-SGLang 的心脏，那么 Scheduler 就是它的大脑。在这个章节，我们将深入探索这个核心模块的设计与实现。

3.1 为什么需要调度器？

在深入代码之前，让我们先思考一个根本问题：为什么推理系统需要一个专门的调度器？

批处理与延迟的矛盾

假设你经营一家快递站。每收到一个包裹，你有两种选择：

1. 立即发货：虽然快，但货车可能只装了一半就出发，浪费运力
2. 攒够一车再发：虽然运力利用率高，但每个包裹都要等很久

这就是推理系统面临的经典困境：批处理吞吐量 vs 单请求延迟。

Prefill 与 Decode 的冲突

LLM 的推理分为两个阶段：

• Prefill（预填充）：处理输入序列，计算所有 token 的 KV
• Decode（解码）：自回归地生成下一个 token

这两个阶段有不同的计算特性：

• Prefill 是计算密集型（compute-bound），适合大批量
• Decode 是内存密集型（memory-bound），适合小批量

简单的 FIFO 调度会导致：

• 长 Prefill 请求阻塞短 Decode 请求
• GPU 利用率波动剧烈

3.2 Scheduler 的整体架构

classDiagram
    class Scheduler {
        +engine: Engine
        +table_manager: TableManager
        +cache_manager: CacheManager
        +decode_manager: DecodeManager
        +prefill_manager: PrefillManager
        +run_forever()
        +_schedule_next_batch()
        +_forward()
        +_process_last_data()
    }

    class SchedulerIOMixin {
        <<mixin>>
        +receive_msg()
        +send_result()
    }

    class PrefillManager {
        +pending_list: List~PendingReq~
        +add_one_req()
        +schedule_next_batch()
    }

    class DecodeManager {
        +running_reqs: Set~Req~
        +schedule_next_batch()
    }

    class TableManager {
        +page_table: Tensor
        +token_pool: Tensor
        +allocate()
        +free()
    }

    class CacheManager {
        +manager: BaseCacheManager
        +allocate(needed_len)
        +lock()
        +unlock()
    }

    Scheduler --|> SchedulerIOMixin
    Scheduler *-- PrefillManager
    Scheduler *-- DecodeManager
    Scheduler *-- TableManager
    Scheduler *-- CacheManager

核心组件职责

组件	职责
Scheduler	主协调者，管理整个调度流程
PrefillManager	管理待处理的请求（pending_list）
DecodeManager	管理正在运行的请求（running_reqs）
TableManager	管理 token/page 表的分配
CacheManager	管理 KV Cache 的分配和释放，包括前缀匹配（match_req）、缓存清理和完整性检查

3.3 PrefillManager：分块预填充策略

PrefillManager 是调度策略的关键，它决定哪些请求应该被打包成批次：

@dataclass
class PrefillManager:
    cache_manager: CacheManager
    table_manager: TableManager
    decode_manager: DecodeManager
    pending_list: List[PendingReq] = field(default_factory=list)

    def schedule_next_batch(self, prefill_budget: int) -> Batch | None:
        """根据预算调度下一批次"""
        # 关键实现：PrefillAdder 负责计算token预算和资源预留
        ...

Chunked Prefill 原理

请求 1: [======|====================]  (chunked into 2 parts)
请求 2: [=======|==] (chunked into 2 parts)
请求 3: [=======]

预算: 8192 tokens

Iteration 1 (Prefill-only view):
┌──────────────────────────────────────────┐
│ 请求1 (part) │ 请求2 (part) │ 请求3 (full) │
└──────────────────────────────────────────┘
     ↑           ↑
   chunk size is determined by remaining token budget

Iteration 2:
┌──────────────────────────────────────────┐
│ 请求1 (剩余) │ 请求2 (剩余)                │
└──────────────────────────────────────────┘

为什么需要分块？

假设有一个 10000 token 的请求和 10 个 100 token 的请求：

• 如果不分割：所有请求等待 10000 token 完成（首 token 延迟 ≈ 10000）
• 如果分块：第一个批次处理 8192 tokens（首 token 延迟 ≈ 8192）
• 实际效果：短请求的首 token 延迟大幅降低

3.4 DecodeManager：运行中请求管理

DecodeManager 跟踪所有正在运行的请求：

@dataclass
class DecodeManager:
    running_reqs: Set[Req] = field(default_factory=set)

    @property
    def inflight_tokens(self) -> int:
        """预估 decode 阶段的 token 数量"""
        return sum(req.remain_len for req in self.running_reqs)

整体调度决策逻辑

graph TD
    A[有新请求] --> B{pending_list 非空?}
    B -->|是| C{有运行中请求?}
    B -->|否| D{有运行中请求?}
    C -->|是| E{Prefill 预算充足?}
    C -->|否| F[尝试 Prefill]
    D -->|是| G[继续 Decode]
    D -->|否| H[空转等待]
    E -->|是| F
    E -->|否| G
    F --> I[创建 Prefill 批次]
    G --> J[继续 Decode 批次]

3.5 Overlap Scheduling：重叠调度，消除空闲期

这是 Mini-SGLang 最核心的性能优化之一。传统的调度模式是：

CPU: [接收请求][调度][准备批次] ──────────[接收请求][调度][准备批次]
GPU:                        [前向传播][采样]                    [前向传播][采样]

CPU 有大段空闲时间，GPU 也经常等待 CPU。

Overlap 模式下的时序图：

CPU:  [R]接收 [P]调度 [B]准备批次     [R]接收 [P]调度 [B]准备批次
      │      │      │                  │      │      │
GPU:  ════════════════════════════════════[前向][采样]═══════════════
      │              │                        │       │
      │              └────────等待完成────────┘       │
      │                      (GPU 完成通知 CPU)       │
      └──────────────────────────────────────────────┘

实现原理：

def overlap_loop(self, last_data: ForwardData | None) -> ForwardData | None:
    # Step 1: CPU 处理消息（动态阻塞）
    blocking = not (
        last_data  # 如果有待处理的批次，则不阻塞
        or self.prefill_manager.runnable
        or self.decode_manager.runnable
    )
    for msg in self.receive_msg(blocking=blocking):
        self._process_one_msg(msg)

    # Step 2: 准备下一批次
    forward_input = self._schedule_next_batch()
    ongoing_data = None
    if forward_input is not None:
        # Step 3: GPU 执行推理（使用引擎的 CUDA 流）
        with self.engine_stream_ctx:  # 切换到引擎流
            self.engine.stream.wait_stream(self.stream)  # 等待调度流完成
            ongoing_data = (forward_input, self._forward(forward_input))

    # Step 4: 处理上次结果并返回
    self._process_last_data(last_data, ongoing_data)
    return ongoing_data

效果分析：

指标	传统模式	Overlap 模式
CPU 利用率	低	高
GPU 利用率	中	高
首 token 延迟	高	低
整体吞吐	中	高

3.6 TableManager：资源分配专家

TableManager 负责管理两个关键资源：

class TableManager:
    def __init__(self, max_running_reqs: int, page_table: torch.Tensor):
        self._free_slots = list(range(max_running_reqs))
        self.page_table = page_table
        self.token_pool = torch.zeros_like(page_table, dtype=torch.int32)

    def allocate(self) -> int:
        """分配一个 page，返回索引"""
        return self._free_slots.pop()

    def free(self, slot: int) -> None:
        """释放一个 page"""
        self._free_slots.append(slot)

Page Table 的作用：

物理 Block 池（GPU显存中的KV Cache块）:
┌─────────┬─────────┬─────────┬─────────┬─────────┬─────────┐
│Block 0  │Block 1  │Block 2  │Block 3  │Block 4  │Block 5  │
│ (used)  │ (used)  │ (used)  │ (free)  │ (used)  │ (free)  │
└─────────┴─────────┴─────────┴─────────┴─────────┴─────────┘

每个请求有自己的 Block Table（逻辑块→物理块映射）:

Request A 的 Block Table:          Request B 的 Block Table:
┌───────────┬───────────┐          ┌───────────┬───────────┬───────────┐
│ Logical 0 │ Logical 1 │          │ Logical 0 │ Logical 1 │ Logical 2 │
│     ↓     │     ↓     │          │     ↓     │     ↓     │     ↓     │
│ Physical 0│ Physical 2│          │ Physical 1│ Physical 4│ Physical 6│
└───────────┴───────────┘          └───────────┴───────────┴───────────┘

Attention计算时:
- 根据请求的 block_table 找到物理块位置
- 从对应物理块读取 K, V cache

当调度批次时：
- 为每个请求分配 page
- 记录 page 与请求的映射关系
- 批次结束后释放 page

---

四、推理引擎：Engine 模块核心解读

如果说 Scheduler 是调度中心，那么 Engine 就是执行引擎。

4.1 Engine 的职责边界

Engine 在 Mini-SGLang 中扮演什么角色？它与 Scheduler 的关系是什么？

graph LR
    Sched["Scheduler\n(调度决策)"] --> Eng["Engine\n(执行推理)"]
    Eng --> Model["Model\n(模型前向)"]
    Eng --> Attn["Attention\n(注意力计算)"]
    Eng --> KV["KV Cache\n(缓存管理)"]
    Eng --> Sampler["Sampler\n(采样生成)"]

Engine 的核心职责：

1. 资源初始化：加载模型、创建 KV Cache、初始化 attention 后端
2. 前向传播：执行模型推理
3. 采样生成：根据 logits 生成下一个 token

Engine 与 Scheduler 的分工：

方面	Scheduler	Engine
决策	决定何时运行、运行哪些请求	只负责执行
资源	分配 token/page indices	使用给定资源
状态	管理请求生命周期	无状态计算

4.2 Engine 的核心组件

classDiagram
    class Engine {
        +model: BaseLLMModel
        +kv_cache: BaseKVCache
        +attn_backend: BaseAttnBackend
        +graph_runner: GraphRunner
        +sampler: Sampler
        +config: EngineConfig
        +forward_batch(batch, args) ForwardOutput
    }

    class GraphRunner {
        +graph_map: Dict
        +dummy_req: Req
        +can_use_cuda_graph(batch)
        +replay(batch)
        +pad_batch(batch)
    }

    class Sampler {
        +device: torch.device
        +vocab_size: int
        +prepare(batch) BatchSamplingArgs
        +sample(logits, args)
    }

    class ForwardOutput {
        +next_tokens_gpu: Tensor
        +next_tokens_cpu: Tensor
        +copy_done_event: Event
    }

    Engine *-- GraphRunner
    Engine *-- Sampler
    Engine --> ForwardOutput

4.3 CUDA Graph：消除 Python 开销

CUDA Graph 是 NVIDIA 推出的一项技术，用于将一段固定计算路径的 CUDA kernel 调用序列捕获为静态执行图，从而显著减少 Python 与 CUDA 驱动层的调度与 launch 开销。

传统执行模式的问题：

Python:        for i in range(100):
                   output = model(input)
                    │ 每次 iteration 都需要发起多次 kernel launch
                    ▼
CUDA Driver:   launch kernel 1 → launch kernel 2 → launch kernel 3
                    │
                    ▼
GPU:           compute → compute → compute

• 1. 每个 iteration 都涉及多次 Python → CUDA driver 调用
• 2. kernel launch 开销在 小 kernel / 高频推理 场景中不可忽略

CUDA Graph 模式：

捕获阶段:        with torch.cuda.graph(graph):
                    output = model(input)
                    │ 捕获一次固定的 kernel 执行序列（static shape）
                    ▼
执行阶段:        graph.replay()
                    │ 单次 CUDA Graph launch
                    ▼
GPU:           [kernel 1][kernel 2][kernel 3] ...（按原顺序执行）

• 1、kernel launch 次数从 O(N kernels) → O(1 graph)

• 2、显著降低 Python 与 CUDA driver 调度开销

• 3、在 decode / 小 batch / 高频推理场景下效果尤为明显

Mini-SGLang 中的实现：

class GraphRunner:
    # 实际构造函数参数更多，包括 stream, device, model, attn_backend 等
    def __init__(self, max_graph_bs: int, ...):
        self.graph_map: Dict[int, torch.cuda.CUDAGraph] = {}
        self.graph_bs_list: List[int] = []
        self.max_graph_bs = max_graph_bs
        self.dummy_req = self._create_dummy_req()
        self.logits = torch.empty((max_graph_bs, vocab_size), dtype=torch.float32)

    def _capture_graphs(self, max_seq_len: int, vocab_size: int, model: BaseLLMModel):
        """捕获不同 batch_size 的计算图"""
        for bs in self.graph_bs_list:
            # 使用 dummy_req 构造批次
            batch = Batch(reqs=[self.dummy_req] * bs, phase="decode")
            self.attn_backend.prepare_for_capture(batch)

            with get_global_ctx().forward_batch(batch):
                with torch.cuda.graph(self.graph):
                    self.logits[:bs] = model.forward()

            self.graph_map[bs] = self.graph

    def can_use_cuda_graph(self, batch: Batch) -> bool:
        """判断是否可以使用 CUDA Graph"""
        return batch.is_decode and batch.size <= self.max_graph_bs

    def replay(self, batch: Batch) -> torch.Tensor:
        """重放计算图"""
        assert self.can_use_cuda_graph(batch)
        g = self.graph_map[batch.padded_size]
        self.attn_backend.prepare_for_replay(batch)
        g.replay()
        return self.logits[:batch.size]

为什么 Decode 阶段特别适合 CUDA Graph？

Decode 阶段的特性：

• Batch size 相对固定
• 计算模式单一
• 重复执行相同操作

这正好符合 CUDA Graph 的优势场景。

4.4 Sampler：采样策略的实现

Sampler 负责将模型输出的 logits 转换为实际的 token ID。Mini-SGLang 使用 flashinfer.sampling 库进行高效的采样：

@dataclass
class Sampler:
    device: torch.device
    vocab_size: int

    def prepare(self, batch: Batch) -> BatchSamplingArgs:
        """将 SamplingParams 转换为张量"""
        params = [r.sampling_params for r in batch.reqs]

        # 处理贪婪解码特殊情况
        if all(p.is_greedy for p in params):
            return BatchSamplingArgs(temperatures=None)

        # 边界值处理
        MIN_P = MIN_T = 1e-6
        ts = [max(0.0 if p.is_greedy else p.temperature, MIN_T) for p in params]
        top_ks = [p.top_k if p.top_k >= 1 else self.vocab_size for p in params]
        top_ps = [min(max(p.top_p, MIN_P), 1.0) for p in params]

        # 创建 GPU 张量
        temperatures = make_device_tensor(ts, torch.float32, self.device)
        top_k, top_p = None, None
        if any(k != self.vocab_size for k in top_ks):
            top_k = make_device_tensor(top_ks, torch.int32, self.device)
        if any(p < 1.0 for p in top_ps):
            top_p = make_device_tensor(top_ps, torch.float32, self.device)

        return BatchSamplingArgs(temperatures, top_k=top_k, top_p=top_p)

    def sample(self, logits: torch.Tensor, args: BatchSamplingArgs) -> torch.Tensor:
        """采样下一个 token"""
        # 贪婪解码
        if args.temperatures is None:
            return torch.argmax(logits, dim=-1)

        # 使用 flashinfer 库进行高效采样
        import flashinfer.sampling as sampling
        probs = sampling.softmax(logits.float(), args.temperatures)

        if args.top_k is None and args.top_p is None:
            return sampling.sampling_from_probs(probs)

        # Top-k 和 Top-p 混合采样
        if args.top_p is None:
            return sampling.top_k_sampling_from_probs(probs, args.top_k)

        if args.top_k is None:
            return sampling.top_p_sampling_from_probs(probs, args.top_p)

        return sampling.top_k_top_p_sampling_from_probs(probs, args.top_k, args.top_p)

4.5 ForwardOutput：推理结果的封装

Engine.forward_batch() 返回的不是简单的 logits，而是一个结构化的结果：

class ForwardOutput(NamedTuple):
    next_tokens_gpu: torch.Tensor  # GPU 上的 next token IDs
    next_tokens_cpu: torch.Tensor  # 同步到 CPU 的版本
    copy_done_event: torch.cuda.Event  # 异步拷贝完成事件

为什么需要这个设计？

1. GPU → CPU 异步拷贝：next_tokens_gpu 在 GPU 上，next_tokens_cpu 在 CPU 上。异步拷贝避免阻塞 CPU。
2. 事件同步：copy_done_event 用于等待异步拷贝完成。

实现原理：

def forward_batch(self, batch: Batch, args: BatchSamplingArgs) -> ForwardOutput:
    assert torch.cuda.current_stream() == self.stream

    with self.ctx.forward_batch(batch):
        # 关键优化：判断是否可以使用 CUDA Graph
        if self.graph_runner.can_use_cuda_graph(batch):
            # Decode 阶段使用预捕获的 CUDA Graph 重放，消除 Python 开销
            logits = self.graph_runner.replay(batch)
        else:
            # Prefill 阶段或超出 Graph 范围时，正常执行模型推理
            logits = self.model.forward()

    # 更新每个请求的状态
    for req in batch.reqs:
        req.complete_one()

    # 采样得到下一个 token（注意切片和类型转换）
    next_tokens_gpu = self.sampler.sample(logits[: batch.size], args).to(torch.int32)

    # 异步拷贝到 CPU
    next_tokens_cpu = next_tokens_gpu.to("cpu", non_blocking=True)

    # 创建同步事件并记录到当前流
    copy_done_event = torch.cuda.Event()
    copy_done_event.record(self.stream)

    return ForwardOutput(next_tokens_gpu, next_tokens_cpu, copy_done_event)

关键设计要点：

1. CUDA Graph 条件判断：can_use_cuda_graph(batch) 检查是否为 Decode 阶段且 batch size 在预捕获范围内
2. Graph 重放 vs 正常推理：Decode 阶段使用 replay() 消除 Python 开销，Prefill 阶段正常执行 model.forward()
3. 状态更新：每次推理后调用 req.complete_one() 更新请求的 cached_len 和 device_len
4. 类型转换：采样结果转换为 int32 类型以节省内存

---

五、注意力后端：Attention 模块的可插拔设计

注意力机制是 Transformer 的核心。Mini-SGLang 采用了可插拔的后端设计，让用户可以根据硬件选择最优实现。

5.1 BaseAttnBackend 抽象基类

classDiagram
    class BaseAttnBackend {
        <<abstract>>
        +forward(q, k, v, layer_id, batch)
        +prepare_metadata(batch)
        +init_capture_graph(max_seq_len, bs_list)
        +prepare_for_capture(batch)
        +prepare_for_replay(batch)
    }

    class BaseAttnMetadata {
        <<abstract>>
        +positions: torch.Tensor
        +get_last_indices(bs): torch.Tensor
    }

    class FlashAttentionBackend {
        +forward(q, k, v, layer_id, batch)
        +prepare_metadata(batch)
        +init_capture_graph(...)
        +prepare_for_capture(batch)
        +prepare_for_replay(batch)
    }

    class FlashInferBackend {
        +forward(q, k, v, layer_id, batch)
        +prepare_metadata(batch)
        +init_capture_graph(...)
        +prepare_for_capture(batch)
        +prepare_for_replay(batch)
    }

    class HybridBackend {
        +prefill_backend: BaseAttnBackend
        +decode_backend: BaseAttnBackend
        +forward(q, k, v, layer_id, batch)
        +prepare_metadata(batch)
        +init_capture_graph(max_seq_len, bs_list)
        +prepare_for_capture(batch)
        +prepare_for_replay(batch)
    }

    BaseAttnBackend <|-- FlashAttentionBackend
    BaseAttnBackend <|-- FlashInferBackend
    BaseAttnBackend <|-- HybridBackend

BaseAttnMetadata 抽象基类：注意力后端通过 prepare_metadata 方法为每个批次计算注意力元数据（如位置信息），存储在 Batch.attn_metadata 字段中。具体后端会实现自己的元数据类，例如 FlashInferBackend 使用 FIMetadata 来存储 PagedAttention 所需的块表等信息。

5.2 FlashAttention：分块计算的典范

FlashAttention 是一种减少 HBM（高带宽内存）访问的注意力计算算法：

传统实现：
┌─────────────────────────────────────────────────────────────┐
│ 从 HBM 读取 Q, K, V                                          │
│ 计算 Q×Kᵀ → S，写回 HBM (O(N²) 读写)                         │
│ softmax(S) → P，写回 HBM (O(N²) 读写)                        │
│ P×V → O (O(N²) 读写)                                         │
│ 总计: O(N²) HBM 读写（主要瓶颈是 N×N 中间矩阵）                │
└─────────────────────────────────────────────────────────────┘

FlashAttention：
┌─────────────────────────────────────────────────────────────┐
│ 将 Q, K, V 分块                                              │
│ 对每个 Q 块，遍历所有 K, V 块在 SRAM 中计算                    │
│ 使用在线 softmax 累加，无需存储 N×N 中间矩阵                   │
│ 总计: O(N²d²/M)，当 M=Θ(Nd) 时约为 O(Nd)                     │
└─────────────────────────────────────────────────────────────┘

SRAM vs HBM：

特性	SRAM (on-chip)	HBM (off-chip)
带宽	~10 TB/s	~1 TB/s
容量	数十 MB	数十 GB
延迟	纳秒级	微秒级

FlashAttention 通过分块计算，将大部分数据保留在高速 SRAM 中，大大减少了与慢速 HBM 的数据交换。

5.3 FlashInfer：Decode 优化的利器

FlashInfer 提供了对 PagedAttention 的高效 kernel 实现

传统 KV Cache 存储：

GPU 显存布局：
┌───────────────────────────────────────────────────┐
│ Seq 1: [Token0 KV][Token1 KV][Token2 KV]...       │ 预分配连续空间
├───────────────────────────────────────────────────┤
│        ← 内存碎片（无法利用）→                      │
├───────────────────────────────────────────────────┤
│ Seq 2: [Token0 KV][Token1 KV][Token2 KV]...       │ 预分配连续空间
└───────────────────────────────────────────────────┘

问题：

• 需要按最大长度预分配，造成大量浪费（内部碎片）
• 序列长度不同导致内存碎片（外部碎片）
• 无法在序列间共享 KV Cache

PagedAttention 存储：

KV Cache (分页存储):

物理 Block Pool（GPU显存中）:
┌──────────────────┬──────────────────┬──────────────────┐
│ Physical Block 0 │ Physical Block 1 │ Physical Block 2 │ ...
│ [K0-K15, V0-V15] │ [K0-K15, V0-V15] │ [K0-K15, V0-V15] │
└──────────────────┴──────────────────┴──────────────────┘
         ↑                   ↑                   ↑
         │                   │                   │
    ┌────┴────┐         ┌────┴────┐         ┌────┴────┐
    │         │         │         │         │         │
┌───────────────────┐  ┌───────────────────┐
│ Seq1 PageTable    │  │ Seq2 PageTable    │
│ [0, 2, 5, ...]    │  │ [1, 3, 0, ...]    │  ← 每个序列有自己的PageTable
└───────────────────┘  └───────────────────┘

优势：

• 内存碎片化减少：物理块不需要连续，按需分配，序列生成新 token 时，只需分配新的物理块并更新 page table
• 更容易实现 KV Cache 的共享和复用：多个序列可以共享相同的物理块
• 支持更长的上下文
• 内存利用率高：避免了传统实现中预分配最大长度导致的浪费

5.4 HybridBackend：混合策略

为什么需要 HybridBackend？因为 Prefill 和 Decode 有不同的最优算法：

class HybridBackend(BaseAttnBackend):
    def __init__(
        self,
        prefill_backend: BaseAttnBackend,   # 例如: FlashAttention
        decode_backend: BaseAttnBackend,     # 例如: FlashInfer
    ) -> None:
        self.prefill_backend = prefill_backend
        self.decode_backend = decode_backend

    def forward(self, q, k, v, layer_id, batch):
        # 根据 batch 类型选择后端
        if batch.is_prefill:
            backend = self.prefill_backend
        else:
            backend = self.decode_backend
        return backend.forward(q, k, v, layer_id, batch)

    def prepare_metadata(self, batch):
        if batch.is_prefill:
            backend = self.prefill_backend
        else:
            backend = self.decode_backend
        return backend.prepare_metadata(batch)

    def init_capture_graph(self, max_seq_len: int, bs_list: List[int]) -> None:
        # 仅 decode 后端需要 CUDA Graph 捕获
        self.decode_backend.init_capture_graph(max_seq_len, bs_list)

    def prepare_for_capture(self, batch: Batch) -> None:
        self.decode_backend.prepare_for_capture(batch)

    def prepare_for_replay(self, batch: Batch) -> None:
        self.decode_backend.prepare_for_replay(batch)

混合策略的优势：

场景	Prefill 后端	Decode 后端	原因
长序列 + 高吞吐	FlashAttention	FlashInfer	FlashAttention擅长长序列
短序列 + 高并发	FlashAttention	FlashInfer	FlashInfer的decode优化
极致性能	FlashAttention	FlashInfer	各取所长

---

六、KV Cache 管理：记忆的存储与复用

KV Cache 是 LLM 推理中最昂贵的资源之一。Mini-SGLang 提供了两种 Cache 管理策略：RadixCache（激进优化）和 NaiveCache（简单场景）。所有缓存管理器都继承自 BaseCacheManager 抽象基类，该基类定义了 match_prefix、lock_handle、insert_prefix、evict、reset、size_info 和 check_integrity 等核心方法。

6.1 为什么需要 KV Cache？

在自回归解码中，每个 token 的生成都需要 attention 所有之前的 token：

Token 1: "The"     → 计算 K1, V1
Token 2: "cat"     → 计算 K2, V2 + attention([K1, K2], [V1, V2])
Token 3: "sat"     → 计算 K3, V3 + attention([K1, K2, K3], [V1, V2, V3])
...

如果每次都重新计算所有 KV，会造成巨大的计算浪费。KV Cache 的思想是：保存历史 KV，下次直接复用。

KV Cache 的内存占用估算：

假设模型参数量 70 亿，FP16 存储：

参数	数值
层数	32
隐藏层维度	4096
头数	32
每头维度	128
序列长度	4096

KV Cache 大小 ≈ 2 × 32 × 32 × 128 × 4096 × 2 bytes ≈ 2 GB

这还只是一个请求！如果并发处理 100 个请求，KV Cache 占用可达 200 GB。

6.2 MHAKVCache：存储布局

Mini-SGLang 的 KV Cache 采用高效的存储布局：

class MHAKVCache(BaseKVCache):
    def __init__(
        self,
        num_kv_heads: int,           # KV 头总数（模型定义）
        num_layers: int,             # 层数
        head_dim: int,               # 每头维度
        num_pages: int,              # 页面数
        dtype: torch.dtype,          # 数据类型（如 torch.float16）
        kv_layout: KVCacheLayout,    # 存储布局
        device: torch.device,        # 设备（GPU）
    ):
        from minisgl.distributed import get_tp_info
        from minisgl.utils import divide_even

        tp_info = get_tp_info()
        # 在张量并行环境下，每个 GPU 只负责一部分 KV 头
        local_kv_heads = divide_even(num_kv_heads, tp_info.size)

        match kv_layout:
            case KVCacheLayout.PageFirst:
                kv_buffer = torch.empty(
                    (2, num_pages, num_layers, local_kv_heads, head_dim),
                    device=device,
                    dtype=dtype,
                ).permute(0, 2, 1, 3, 4)
            case KVCacheLayout.LayerFirst:
                kv_buffer = torch.empty(
                    (2, num_layers, num_pages, local_kv_heads, head_dim),
                    device=device,
                    dtype=dtype,
                )

        self._kv_buffer = kv_buffer.view(2, num_layers, num_pages, 1, local_kv_heads, head_dim)
        self._num_layers = num_layers
        self._k_buffer = self._kv_buffer[0]  # [layer][page][1][local_kv_heads][head_dim]
        self._v_buffer = self._kv_buffer[1]  # [layer][page][1][local_kv_heads][head_dim]
        self._device = device
        self._storage_shape = (num_pages, local_kv_heads, head_dim)

分布式处理：在张量并行（Tensor Parallelism）环境下，KV 头会被均匀分配到多个 GPU 上。每个 GPU 只负责存储和处理 local_kv_heads = num_kv_heads / tp_size 个 KV 头。get_tp_info() 获取当前进程的张量并行信息，divide_even 确保均匀分配。

存储布局对比：

**两种布局的核心区别**：

虽然两种布局最终的**逻辑形状**相同（都是 `[2, num_layers, num_pages, heads, dim]`），但它们的**物理内存排列**完全不同：

LayerFirst 物理内存布局:
┌──────────────────────────────────────────────────┐
│ Layer 0                                          │
│ ┌─────────┬─────────┬─────────┬─────────┐       │
│ │ Page 0  │ Page 1  │ Page 2  │ Page 3  │ ...   │  ← 同一层的页面在内存中连续
│ └─────────┴─────────┴─────────┴─────────┘       │
├──────────────────────────────────────────────────┤
│ Layer 1                                          │
│ ┌─────────┬─────────┬─────────┬─────────┐       │
│ │ Page 0  │ Page 1  │ Page 2  │ Page 3  │ ...   │
│ └─────────┴─────────┴─────────┴─────────┘       │
└──────────────────────────────────────────────────┘

PageFirst 物理内存布局（permute 前）:
┌──────────────────────────────────────────────────┐
│ Page 0                                           │
│ ┌─────────┬─────────┬─────────┬─────────┐       │
│ │ Layer 0 │ Layer 1 │ Layer 2 │ Layer 3 │ ...   │  ← 同一页面的所有层在内存中连续
│ └─────────┴─────────┴─────────┴─────────┘       │
├──────────────────────────────────────────────────┤
│ Page 1                                           │
│ ┌─────────┬─────────┬─────────┬─────────┐       │
│ │ Layer 0 │ Layer 1 │ Layer 2 │ Layer 3 │ ...   │
│ └─────────┴─────────┴─────────┴─────────┘       │
└──────────────────────────────────────────────────┘

PageFirst 实际优势:
- 经过 permute 后最终布局与 LayerFirst 相同
- 但创建时逻辑更清晰（按页面分配）

6.3 RadixCacheManager：前缀复用的黑科技

RadixCacheManager 是 Mini-SGLang 最独特的优化之一。它使用基数树（Radix Tree）组织 KV Cache，实现前缀复用。

Radix Tree 数据结构：

请求 1: "Hello, how are you?"
请求 2: "Hello, how is the weather?"
请求 3: "Goodbye, see you later!"

Radix Tree 结构:

Token-Level Radix Tree:

              (root)
             /      \
      [Hello,]    [Goodbye, see you later!]
          │                  │
       [how ]            [无共享前缀]
        /   \
   [are ]  [is the ]
      │        │
   [you?]  [weather?]
      │        │
   Cache    Cache
  Created   Reused ← "Hello, how " 部分复用

上面演示的是token-level的缓存复用，现实更多是message-level或者说token-block级别的缓存复用：

message-level

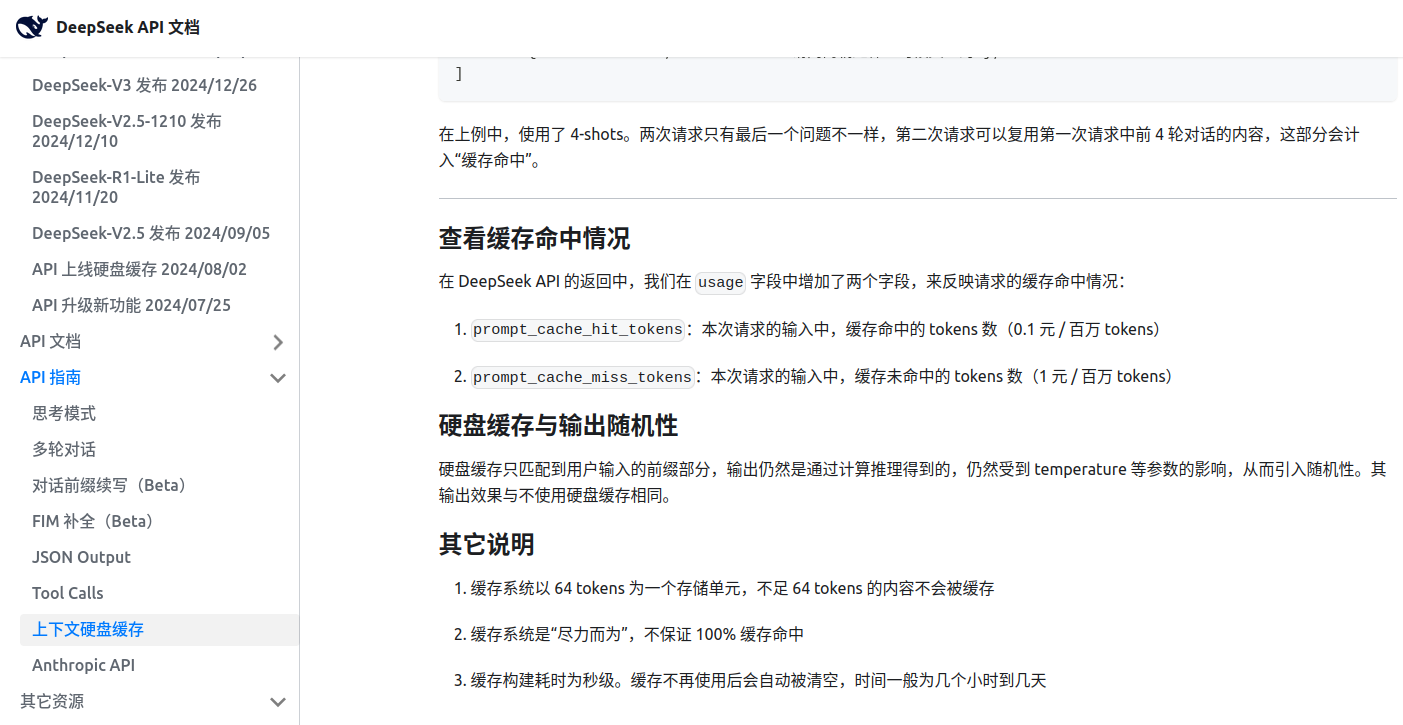

token block level (DEEPSEEK官网：64个token为一个存储单元)

前缀匹配流程（实际实现）：

# 注意：以下代码为简化示例，实际实现细节（如时间戳更新策略、变量命名）可能有所不同
class RadixCacheManager(BaseCacheManager):
    def _walk(self, input_ids: torch.Tensor) -> Tuple[RadixTreeNode, int]:
        """实际的前缀匹配算法，支持部分匹配和节点分割"""
        prefix_len = 0
        node = self.root_node

        while prefix_len < len(input_ids):
            this_id = int(input_ids[prefix_len].item())
            if this_id not in node.children:
                return node, prefix_len

            node = node.children[this_id]
            match_len = node.get_match_len(input_ids[prefix_len:])  # 关键：部分匹配检测
            prefix_len += match_len

            if match_len != node.length:  # 需要分割节点
                node = node._split_at(match_len)
                return node, prefix_len

            node.timestamp = time.monotonic_ns()  # 更新时间戳

        return node, prefix_len

    def match_prefix(self, input_ids: torch.Tensor) -> Tuple[BaseCacheHandle, torch.Tensor]:
        """查找匹配的前缀，返回 handle 和已匹配的 indices"""
        node, prefix_len = self._walk(input_ids)
        if prefix_len == 0:
            return RadixCacheHandle(prefix_len, node), self.empty_tensor

        # 构建匹配的 indices 列表
        value_list: List[torch.Tensor] = []
        matched_node = node
        while not node.is_root():
            value_list.append(node.value)
            node = node.parent
        value_list.reverse()

        return RadixCacheHandle(prefix_len, matched_node), torch.cat(value_list)

6.4 LRU 驱逐策略

当 KV Cache 满了之后，需要驱逐旧内容。RadixCacheManager 使用 LRU（最近最少使用）策略：

def evict(self, size: int) -> torch.Tensor:
    """使用 heapq 实现 LRU 驱逐"""
    if size == 0:
        return self.empty_tensor

    # 收集可驱逐的叶子节点
    leave_nodes = self._collect_leave_nodes_for_evict()
    heapq.heapify(leave_nodes)  # 按时间戳建最小堆

    evicted_indices: List[torch.Tensor] = []
    evicted_size = 0

    while evicted_size < size:
        node = heapq.heappop(leave_nodes)  # 弹出最老的节点
        evicted_size += node.length
        evicted_indices.append(node.value)
        self.evictable_size -= node.length

        # 从父节点删除子节点
        parent = node.parent
        del parent.children[int(node._key[0].item())]

        # 如果父节点变成叶子节点，也加入堆中
        if parent.is_leaf() and parent.ref_count == 0:
            heapq.heappush(leave_nodes, parent)

    return torch.cat(evicted_indices)

---

七、模型实现：Layers 与 Models 模块

在这个章节，我们将探索 Mini-SGLang 如何实现各种模型层，以及如何支持不同的模型架构。

7.1 模型层次结构

classDiagram
    class BaseLLMModel {
        <<abstract>>
        +forward() Tensor
    }

    class LlamaForCausalLM {
        +model: LlamaModel
        +lm_head: ParallelLMHead
        +forward()
    }

    class LlamaModel {
        +layers: OPList~LlamaDecoderLayer~
        +norm: RMSNormFused
        +embed_tokens: VocabParallelEmbedding
        +forward(input_ids)
    }

    class LlamaDecoderLayer {
        +self_attn: LlamaAttn
        +mlp: LlamaMLP
        +input_layernorm: RMSNormFused
        +post_attention_layernorm: RMSNormFused
        +forward(x, residual)
    }

    BaseLLMModel <|-- LlamaForCausalLM
    LlamaForCausalLM *-- LlamaModel
    LlamaModel *-- LlamaDecoderLayer

图表符号说明：

• <|-- 表示继承关系：LlamaForCausalLM 继承自 BaseLLMModel
• *-- 表示组合关系（非继承）：LlamaForCausalLM 包含 LlamaModel，LlamaModel 包含 LlamaDecoderLayer

重要说明：LlamaAttn 实际是 RopeAttn 的别名，LlamaMLP 是 GatedMLP 的别名，这是为了保持与 HuggingFace 命名的一致性。

权重融合优化：Mini-SGLang 在加载权重时执行融合优化，将 Q/K/V 三个投影矩阵合并为单个 qkv_proj 权重，将 gate/up 投影合并为 gate_up_proj，从而减少内存访问和 kernel 调用次数。

7.2 Attention Layer 的实现

Mini-SGLang 使用融合的 QKV 投影提高效率：

class RopeAttn(BaseOP):
    def __init__(
        self,
        config: ModelConfig,
        layer_id: int,
        *,
        has_attn_bias: bool = False,
        has_qk_norm: bool = False,  # Qwen3 等模型需要设置为 True
    ):
        # 融合 QKV 投影（提高效率）
        self.qkv_proj = LinearQKVMerged(
            hidden_size=config.hidden_size,
            head_dim=config.head_dim,
            num_qo_heads=config.num_qo_heads,
            num_kv_heads=config.num_kv_heads,
            has_bias=has_attn_bias,
        )

        # 可选的 Q/K 归一化
        self.has_qk_norm = has_qk_norm
        if has_qk_norm:
            self.q_norm = RMSNorm(config.head_dim, eps=config.rms_norm_eps)
            self.k_norm = RMSNorm(config.head_dim, eps=config.rms_norm_eps)
        else:
            self.q_norm = None
            self.k_norm = None

        # 注意力层封装
        self.attn = AttentionLayer(
            layer_id=layer_id,
            head_dim=config.head_dim,
            num_qo_heads=config.num_qo_heads,
            num_kv_heads=config.num_kv_heads,
            rotary_config=config.rotary_config,
            q_norm=self.q_norm,
            k_norm=self.k_norm,
        )

        # 输出投影
        self.o_proj = LinearOProj(
            config.head_dim * config.num_qo_heads,
            config.hidden_size,
            has_bias=False,
        )

    @nvtx_annotate("MHA")
    def forward(self, x: torch.Tensor) -> torch.Tensor:
        """前向传播（使用全局上下文获取位置信息）"""
        qkv = self.qkv_proj.forward(x)
        del x  # 内存优化：立即释放输入张量
        o = self.attn.forward(qkv)  # 内部处理 RoPE 和注意力计算
        return self.o_proj.forward(o)

关键设计：

1. 融合 QKV 投影：使用 LinearQKVMerged 一次性计算 Q、K、V，减少内存访问
2. 注意力层封装：AttentionLayer 封装 RoPE 和注意力后端调用
3. 全局上下文：通过 get_global_ctx() 获取位置信息，简化接口

7.3 RoPE 位置编码

RoPE（Rotary Position Embedding）是 LLM 中广泛使用的位置编码方案。Mini-SGLang 使用预计算缓存提高效率：

class RotaryEmbedding(StateLessOP):
    def __init__(
        self,
        head_size: int,
        rotary_dim: int,
        max_position_embeddings: int,
        base: float,
        post_process: None | Callable[[torch.Tensor], torch.Tensor] = None,
    ) -> None:
        super().__init__()
        self.head_size = head_size
        assert rotary_dim == head_size  # Mini-SGLang 假设 rotary_dim 等于 head_size
        inv_freq = 1.0 / (base ** (torch.arange(0, rotary_dim, 2, dtype=torch.float) / rotary_dim))
        if post_process is not None:
            inv_freq = post_process(inv_freq)
        t = torch.arange(max_position_embeddings, dtype=torch.float)
        freqs = torch.einsum("i,j -> ij", t, inv_freq)
        cos = freqs.cos()
        sin = freqs.sin()
        # 缓存张量，不参与保存/加载
        self._cos_sin_cache = torch.cat((cos, sin), dim=-1)
        assert self.head_size in [64, 128, 256, 512]  # flashinfer 支持的 head_size

        from flashinfer import apply_rope_with_cos_sin_cache_inplace
        self.apply_rope_with_cos_sin_cache_inplace = apply_rope_with_cos_sin_cache_inplace

    def forward(
        self,
        positions: torch.Tensor,
        query: torch.Tensor,
        key: torch.Tensor,
    ) -> Tuple[torch.Tensor, torch.Tensor]:
        """应用 RoPE 位置编码（原地操作）"""
        self.apply_rope_with_cos_sin_cache_inplace(
            positions=positions,
            query=query,
            key=key,
            head_size=self.head_size,
            cos_sin_cache=self._cos_sin_cache,
        )
        return query, key

实际使用：在 Mini-SGLang 中，通常不直接实例化 RotaryEmbedding，而是通过 get_rope 工厂函数获取。该函数支持 rope_scaling 配置（如 Llama 3 的 LongRoPE），内部会创建适当的 post_process 回调来处理频率调整。

7.4 RMSNorm：高效归一化

Mini-SGLang 使用了 Fused RMSNorm（融合版），支持残差连接：

class RMSNormFused(BaseOP):
    def __init__(self, size: int, eps: float) -> None:
        # 动态导入 flashinfer 内核
        from flashinfer import fused_add_rmsnorm, rmsnorm
        self.eps = eps
        self.weight = torch.empty(size)  # 空张量，后续加载权重
        self.rmsnorm = rmsnorm
        self.fused_add_rmsnorm = fused_add_rmsnorm

    def forward(self, x: torch.Tensor, residual: torch.Tensor | None = None):
        """融合版 RMSNorm，支持残差连接"""
        if residual is None:
            # 标准 RMSNorm
            return self.rmsnorm(x, self.weight, self.eps), x
        else:
            # 融合 add + RMSNorm（一次内核调用）
            self.fused_add_rmsnorm(x, residual, self.weight, self.eps)
            return x, residual

融合操作的优势：

普通实现:   x' = LayerNorm(x + residual)
            = Normalize(x + residual)
            需要 2 次 kernel 调用（add + norm）

融合实现:   fused_add_rmsnorm(x, residual)
            = Normalize(x + residual)
            只需要 1 次 kernel 调用

性能提升:   减少内存带宽压力，提高吞吐

---

八、分布式通信：Tensor Parallelism

当单个 GPU 无法容纳模型时，我们需要分布式策略。Mini-SGLang 支持张量并行（Tensor Parallelism）。

8.1 Tensor Parallelism 原理

张量并行的核心思想是：将模型的权重切分到多个 GPU 上。

graph LR
    subgraph "GPU 0"
        W0["W[0:8, :]"] --> O0["Output[0:8]"]
    end

    subgraph "GPU 1"
        W1["W[8:16, :]"] --> O1["Output[8:16]"]
    end

    subgraph "GPU 2"
        W2["W[16:24, :]"] --> O2["Output[16:24]"]
    end

    subgraph "GPU 3"
        W3["W[24:32, :]"] --> O3["Output[24:32]"]
    end

    Input --> W0
    Input --> W1
    Input --> W2
    Input --> W3

    O0 --> Concat
    O1 --> Concat
    O2 --> Concat
    O3 --> Concat
    Concat --> Output

层内切分 vs 层间切分：

方式	原理	通信量	代表框架
Tensor Parallelism	单层权重切分到多个 GPU	中高	Megatron-LM
Pipeline Parallelism	整个层分配到不同 GPU	低	GPipe
Data Parallelism	完整模型复制多份	低	通用

Mini-SGLang 中的实现：

• 列并行：权重按列切分，每个 GPU 计算部分输出，输出直接用于后续计算（如注意力计算），无需拼接（如 LinearQKVMerged）
• 行并行：权重按行切分，输出通过 all_reduce 求和（如 LinearOProj）
• 词汇表并行：嵌入层使用 all_reduce，LM 头使用 all_gather

8.2 通信后端实现

classDiagram
    class DistributedCommunicator {
        +plugins: List~DistributedImpl~
        +all_reduce(x)
        +all_gather(x)
    }

    class DistributedImpl {
        <<abstract>>
        +all_reduce(x)
        +all_gather(x)
    }

    class TorchDistributedImpl {
        +all_reduce(x)
        +all_gather(x)
    }

    class PyNCCLDistributedImpl {
        +all_reduce(x)
        +all_gather(x)
    }

    DistributedCommunicator *-- DistributedImpl
    DistributedImpl <|-- TorchDistributedImpl
    DistributedImpl <|-- PyNCCLDistributedImpl

两种后端的对比：

特性	TorchDistributedImpl	PyNCCLDistributedImpl
通信后端	gloo (CPU) / NCCL (GPU)	NCCL (GPU Direct)
性能	较低	高
适用阶段	模型加载/初始化	推理计算
跨节点	支持	支持

8.3 PyNCCL 的 CUDA Direct 优化

PyNCCL 使用 CUDA Direct 技术，实现 GPU 之间的直接通信：

传统方式 (CPU 中转):
GPU 0 → 系统内存 (PCIe) → CPU → 系统内存 (PCIe) → GPU 1
           ↓                           ↓
          拷贝                       拷贝

CUDA Direct (零拷贝):

GPU Direct P2P (同节点):
┌───────┐                                         ┌───────┐
│ GPU 0 │ ←─────── NVLink / PCIe P2P ───────────→ │ GPU 1 │
└───────┘         (绕过 Host Memory)              └───────┘

GPU Direct RDMA (跨节点):
┌───────┐                                         ┌───────┐
│ GPU 0 │ ←─────── InfiniBand RDMA ─────────────→ │ GPU 1 │
└───────┘         (绕过双方 CPU)                  └───────┘
  Node A                                            Node B

性能对比（示例数据）：

指标	传统方式	CUDA Direct
延迟	~10 μs	~2 μs
带宽	受限	接近理论值
内存占用	需 CPU 缓存	无额外占用

硬件要求：

• NVLink 连接或多节点 InfiniBand 网络
• GPU Direct RDMA 兼容的硬件

---

九、Tokenizer 与消息系统：进程间通信的秘密

Mini-SGLang 的多进程架构依赖于高效的进程间通信。在这个章节，我们将深入 ZMQ 消息协议的设计。

9.1 消息类型定义

classDiagram
    class BaseTokenizerMsg {
        <<abstract>>
        +encoder(msg) Dict
        +decoder(data) BaseTokenizerMsg
    }

    class BaseBackendMsg {
        <<abstract>>
        +encoder() Dict
        +decoder(data) BaseBackendMsg
    }

    class BaseFrontendMsg {
        <<abstract>>
        +encoder(msg) Dict
        +decoder(data) BaseFrontendMsg
    }

    class TokenizeMsg {
        +uid: int
        +text: str | List[Dict[str, str]]
        +sampling_params: SamplingParams
    }

    class DetokenizeMsg {
        +uid: int
        +next_token: int
        +finished: bool
    }

    class UserMsg {
        +uid: int
        +input_ids: torch.Tensor
        +sampling_params: SamplingParams
    }

    class UserReply {
        +uid: int
        +incremental_output: str
        +finished: bool
    }

    BaseTokenizerMsg <|-- TokenizeMsg
    BaseTokenizerMsg <|-- DetokenizeMsg
    BaseBackendMsg <|-- UserMsg
    BaseFrontendMsg <|-- UserReply

完整消息类型列表：

消息类型	基类	用途	关键字段
TokenizeMsg	BaseTokenizerMsg	API → Tokenizer（文本→token IDs）	uid, text, sampling_params
DetokenizeMsg	BaseTokenizerMsg	Scheduler → Tokenizer（token→文本）	uid, next_token, finished
AbortMsg	BaseTokenizerMsg	API → Tokenizer（取消请求）	uid
BatchTokenizerMsg	BaseTokenizerMsg	批量 Tokenizer 消息	messages
UserMsg	BaseBackendMsg	Tokenizer → Scheduler（带参数请求）	uid, input_ids, sampling_params
ExitMsg	BaseBackendMsg	退出信号	-
BatchBackendMsg	BaseBackendMsg	批量 Backend 消息	messages
UserReply	BaseFrontendMsg	Tokenizer → API（流式响应）	uid, incremental_output, finished
BatchFrontendMsg	BaseFrontendMsg	批量 Frontend 消息	messages

消息类说明：

• BaseTokenizerMsg：Tokenizer 相关消息基类
• BaseBackendMsg：Scheduler 相关消息基类
• BaseFrontendMsg：API Server 相关消息基类
• 每个消息类都有序列化/反序列化方法

9.2 消息流详解

sequenceDiagram
    participant API as API Server
    participant Token as Tokenizer Worker
    participant Sched as Scheduler

    API->>Token: TokenizeMsg(uid=1, text="Hello", sampling_params)
    Token->>Token: text → [1542, 428, ...]
    Token->>Sched: UserMsg(uid=1, input_ids=[1542, 428, ...], params)

    Note over Sched: 推理循环...

    Sched->>Token: DetokenizeMsg(uid=1, next_token=1234, finished=False)
    Token->>Token: 1234 → " world"
    Token->>API: UserReply(uid=1, incremental_output=" world", finished=False)

    Sched->>Token: DetokenizeMsg(uid=1, next_token=2, finished=True)
    Token->>Token: 2 → "!"
    Token->>API: UserReply(uid=1, incremental_output="!", finished=True)

9.3 ZMQ 队列配置

# 消息队列地址配置（带 PID 后缀避免进程间冲突）
# 实际地址格式: ipc:///tmp/minisgl_{编号}.pid={进程ID}

# zmq_backend_addr: Tokenizer → Scheduler (UserMsg)
# zmq_detokenizer_addr: Scheduler → Tokenizer (DetokenizeMsg)
# zmq_scheduler_broadcast_addr: Rank 0 → 其他 ranks
# zmq_frontend_addr: Tokenizer → API (UserReply)
# zmq_tokenizer_addr: API → Tokenizer (TokenizeMsg)

# 具体实现（config.py）:
@property
def zmq_backend_addr(self) -> str:
    return "ipc:///tmp/minisgl_0" + self._unique_suffix

@property
def zmq_detokenizer_addr(self) -> str:
    return "ipc:///tmp/minisgl_1" + self._unique_suffix

@property
def zmq_scheduler_broadcast_addr(self) -> str:
    return "ipc:///tmp/minisgl_2" + self._unique_suffix

# 服务器端额外地址（server/args.py）:
@property
def zmq_frontend_addr(self) -> str:
    return "ipc:///tmp/minisgl_3" + self._unique_suffix

@property
def zmq_tokenizer_addr(self) -> str:
    if self.share_tokenizer:
        return self.zmq_detokenizer_addr
    result = "ipc:///tmp/minisgl_4" + self._unique_suffix
    assert result != self.zmq_detokenizer_addr
    return result

地址设计原则：

1. IPC 协议：使用 Unix Domain Socket，比 TCP 更高效
2. PID 后缀：避免多实例冲突
3. 可配置端口：支持分布式部署
4. 命名规范：清晰标识用途

---

十、总结：简洁但不简单的系统设计

10.1 架构亮点

我们可以学习 Mini-SGLang 的架构亮点：

1. 清晰的模块边界

每个模块都有明确的职责边界：

• Server：服务入口
• Scheduler：调度决策
• Engine：执行推理
• Attention：注意力计算
• KV Cache：存储管理
• ...

2. 可插拔的设计

关键组件都可以替换：

• 注意力后端（FlashAttention / FlashInfer）
• 缓存管理器（Radix / Naive）
• 分布式通信后端（gloo / NCCL）
• ...

3. 系统性的性能优化

不是单一的优化，而是系统性的优化组合，比如：

• Overlap Scheduling：CPU/GPU 重叠
• Chunked Prefill：避免长请求阻塞
• Radix Cache：前缀复用
• CUDA Graph：消除 Python 开销
• 异步拷贝：减少等待时间
• ...

4. 代码的简洁可读性

约 5000 行核心代码，使用纯 Python 实现：

• 易于学习
• 易于扩展
• 易于调试

10.2 结束语

Mini-SGLang 这个项目简洁但不简单。5000 行代码背后，是对推理系统的深刻理解和精心设计。

如果你正在学习 LLM 推理架构，Mini-SGLang 是一个绝佳的起点。

---

参考资源

项目地址: https://github.com/sgl-project/mini-sglang

SGLang: Efficient Execution of Structured Language Model Programs

• 作者: Lianmin Zheng, Liangsheng Yin, Zhiqiang Xie, et al. (UC Berkeley, Stanford)
• 发表: NeurIPS 2024
• 核心贡献: 提出 RadixAttention 实现前缀缓存复用；压缩有限状态机加速结构化输出
• GitHub: https://github.com/sgl-project/sglang

Efficient Memory Management for Large Language Model Serving with PagedAttention

• 作者: Woosuk Kwon, Zhuohan Li, Siyuan Zhuang, et al. (UC Berkeley)
• 发表: SOSP 2023
• 核心贡献: PagedAttention 算法，借鉴操作系统虚拟内存分页机制管理 KV Cache
• GitHub: https://github.com/vllm-project/vllm

FlashAttention: Fast and Memory-Efficient Exact Attention with IO-Awareness

• 作者: Tri Dao, Daniel Y. Fu, Stefano Ermon, et al. (Stanford)
• 发表: NeurIPS 2022
• 核心贡献: 分块（Tiling）技术减少 HBM/SRAM 之间的数据传输；精确注意力计算
• GitHub: https://github.com/Dao-AILab/flash-attention

FlashAttention-2: Faster Attention with Better Parallelism and Work Partitioning

• 作者: Tri Dao (Princeton)
• 发表: 2023
• 核心贡献: 优化并行策略和工作分配，相比 FlashAttention-1 提速约 2×

FlashInfer: Efficient and Customizable Attention Engine for LLM Inference Serving

• 作者: Zihao Ye, Lequn Chen, et al.
• 发表: MLSys 2025 (Best Paper Award)
• 核心贡献: Block-Sparse 格式存储 KV Cache；JIT 编译优化；负载均衡调度
• GitHub: https://github.com/flashinfer-ai/flashinfer

Orca: A Distributed Serving System for Transformer-Based Generative Models

• 作者: Gyeong-In Yu, Joo Seong Jeong, et al. (Seoul National University)
• 发表: OSDI 2022
• 核心贡献: 首次提出 Iteration-Level Scheduling（迭代级调度）和 Continuous Batching 概念
• 相关博客： How continuous batching enables 23x throughput in LLM inference while reducing p50 latency - Anyscale Blog Orca (LLM Inference) - FriendliAI Blog

GQA: Training Generalized Multi-Query Transformer Models from Multi-Head Checkpoints

• 作者: Joshua Ainslie, James Lee-Thorp, et al. (Google Research)
• 发表: EMNLP 2023
• 核心贡献: MHA 与 MQA 的折中方案；将 Query 头分组共享 KV 头

RoFormer: Enhanced Transformer with Rotary Position Embedding

• 作者: Jianlin Su, Yu Lu, et al. (追一科技)
• 发表: 2021 (更新至 2023)
• 核心贡献: 旋转位置编码（RoPE），通过旋转矩阵编码绝对位置并融合相对位置信息；被 LLaMA 等主流模型采用

Megatron-LM: Training Multi-Billion Parameter Language Models Using Model Parallelism

• 作者: Mohammad Shoeybi, Mostofa Patwary, et al. (NVIDIA)
• 发表: 2020
• 核心贡献: Transformer 层内的张量并行（Tensor Parallelism）策略

Efficient Large-Scale Language Model Training on GPU Clusters Using Megatron-LM

• 作者: Deepak Narayanan, Mohammad Shoeybi, et al. (NVIDIA, Stanford)
• 发表: SC 2021
• 核心贡献: 结合张量并行、流水线并行、数据并行的 3D 并行策略
• GitHub: https://github.com/NVIDIA/Megatron-LM

Accelerating PyTorch with CUDA Graphs

• 来源: PyTorch 官方博客
• 核心贡献: 通过图捕获消除 CPU 端 kernel launch 开销

Sarathi-Serve: Chunked Prefills for Efficient LLM Serving

---

*本文基于 Mini-SGLang 源码编写，技术实现可能随版本更新而变化，建议查阅最新源代码。
